潜水式双曲面搅拌机"
  • 潜水式双曲面搅拌机

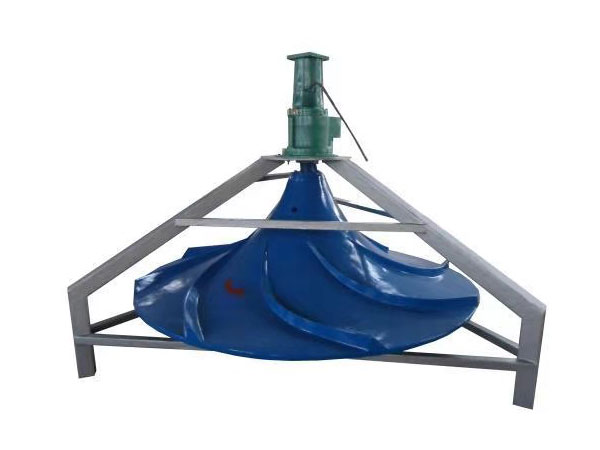

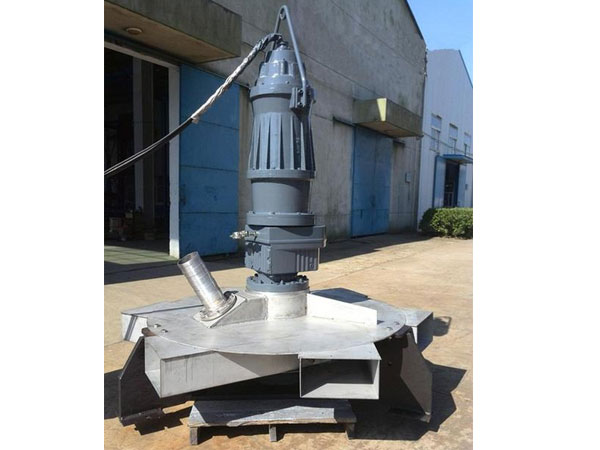

潜水式双曲面搅拌机

QSJ、GSJ型系列"双曲面搅拌机"是我公司引进国外技术开发的新产品。它广泛运用在环保、化工、能源、轻工等行业需要对液体进行固、液、气搅拌混合的场合,尤其适用在污水处理工作中的混凝池、调节池、厌氧池、硝化和反硝化池。这是一台可以创建大容积流量的搅拌装置,并能以较小的动力获得大面积循环,柔和的水流。

订购热线:18136276999
产品详情

    QSJ、GSJ型系列"双曲面搅拌机"是我公司引进国外技术开发的新产品。它广泛运用在环保、化工、能源、轻工等行业需要对液体进行固、液、气搅拌混合的场合,尤其适用在污水处理工作中的混凝池、调节池、厌氧池、硝化和反硝化池。
    这是一台可以创建大容积流量的搅拌装置,并能以较小的动力获得大面积循环,柔和的水流。
    独特的叶轮结构设计,最大限度地将流体特性与机械运动完美地结合。双曲面叶轮的曲面是曲线沿Y轴旋转而构成的曲面体;为了迎合水体流动,设计从叶轮的中心进水,这一方面减少了进水紊流,另一方面保证了液体对叶轮表面的压力,从而保证整机在运动状态下的平衡。在渐开双狐面上均布有八条导流叶片,借助液体自重压力做补充进水获得的势能与叶轮旋转式产生的离心力形成动能,液体在重力加速的条件下沿叶轮圆周方向作切线运动,在池壁的反射作用下,形成自下而上的循环水流,故可获得在轴向(Y)和径向(X)方向的交叉水流。正是由于双曲面搅拌机叶轮的结构特性和接近池底安装的特点,决定了它在工作中可获得理想的搅拌效果,能有效地消除搅拌死角。
    双曲面搅拌机的产品特点有三个:
    第1、搅拌效果非常好,无搅拌死角---流态好;
    第2、大比表面积叶轮,配备功率小---节能;
    第3、安装十分灵活,维护方便---便捷。
    其它需要注意的事项:
    1、安装前要有一名合格的电工检查电机、电器并确定转向,叶轮离池底的最小工作距离≤300mm,且池底平整、结实、池内无建筑垃圾。
    2、如果长时间不运行,重新启动时要防止淤积造成叶轮堵塞而烧毁马达;
    3、在封闭池中要考虑到叶轮的进出口安装尺寸。
    4、注意水下电缆要固定,防止磨损。
    5、使用前请详细阅读产品、安装、保养和合维修说明书。

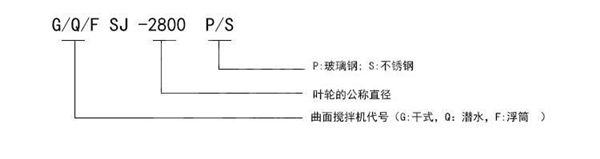

    型号代表:


    应用范围:

    G/QSJ型系列曲面搅拌机它广泛运用在环保、化工、能源、轻工等行业需要对液体进行固液、气搅拌混合的场合,尤其适用在污水处理工艺中的混凝池、调节池、厌氧池、硝化和反硝化池。


    工作特点:

    G/QSJ型系列曲面搅拌机作为一种搅拌混合设备,适用于各种低黏度的液体之间、固液、气液之间的混合搅拌;不仅适用于圆形池、方形池,在长方形水池中分单元布置使用也比较常用。  在我国现有各种污水处理工艺中,波轮式搅拌机主要可以克服传统叶片(浆)式搅拌易出现死角,曝气工艺水气混合效果不佳的问题,发挥其搅拌均匀的优势。主要特点表现在以下几个方面:

     (1)可以用在各种液体与固体、气体混合的场合,可替代现有搅拌设备,实现三维立体、螺旋状的混合,使搅拌更均匀,提高搅拌效率。

     (2)较大的比表面积叶轮,功率配备小,循环水流大,能耗低,比传统搅拌方式节能30%-50%。

     (3)整机结构紧凑,运行可靠,安装维护便捷。

     (4)该叶轮由增强纤维或钢制材料制作而成,能适应不同的工况要求,使用寿命长。


    选型与应用:

    G/QSJ型系列曲面搅拌机的选型相同,两种仅仅是安装方式的不同。和其它类型搅拌机的选型相同。


    曲面搅拌机的选型与设备所处的池型、容积、液体的深度、介质的浓度、温度及酸碱度PH等参数有关。  曲面搅拌机的选型主要依据:每台设备的有效服务面积来确定,并按照池长与池宽的比率不超过二倍的原则,可将长方形池划分为若干个相等的工作单元,以此确定搅拌机的数量。  对于水深超过5米或浓度超过规定的,在选型  时应考虑加大功率或提高搅拌机的工作转速,以确保在大容量和高浓度的介质中达到搅拌效果。  在常规工况条件下,建议优先选用干式安装,有噪声或视觉要求的,建议选用潜水式安装。我公司可协助用户在特殊环境下的选型。

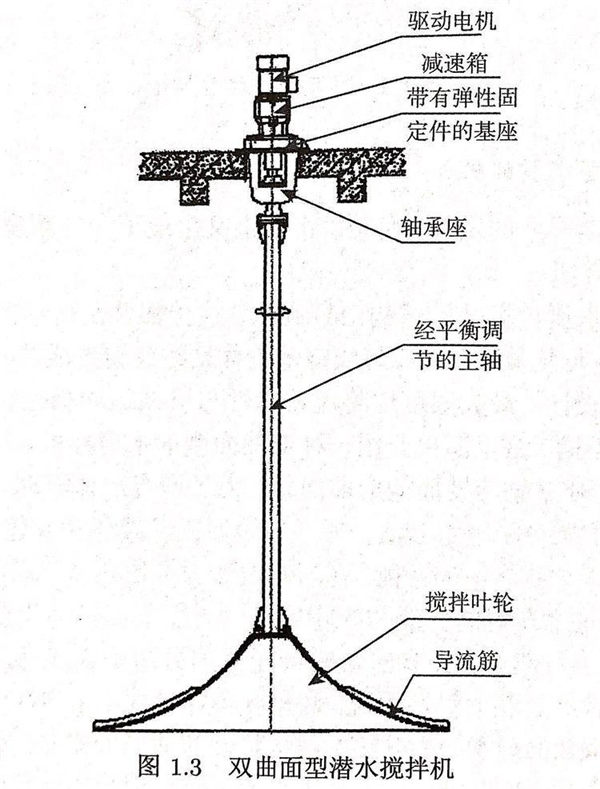

    结构简介:







    主要特点表现在以下几个方面:

    1、可以用在各种液体与固体、气体混合的场合,可替代现有搅拌设备,实现三维立体、螺旋状的混合,使搅拌更均匀,提高搅拌效率。

    2、较大的比表面积叶轮,电机功率配备小,循环水流大,能耗低,比传统搅拌方式节能30%-50%。

    3、整机结构紧凑,运行可靠,安装维护便捷。

    4、该叶轮由增强纤维或钢制材料制作而成,能适应不同的工况要求,使用寿命长。

    在常规工况条件下,建议优先选用干式安装,有噪声或视觉要求的,建议选用潜水式安装。


    安装步骤:

    1、桥架应校正水平,半桥架立柱应校正垂直。地脚螺栓及连接部位应坚固可靠。

    2、将减震座平放在桥架规置,校正水平后与桥架连接固定。

    3、减速电机安装在减震座上,并连接固定。

    4、将叶轮与搅拌轴法兰用螺栓连接并紧固。

    5、将叶轮与搅拌轴放入池内,搅拌轴与减速机输出轴连接并紧固。在有水情况下应先将轴和叶轮连接好放入水中,然后将轴与减速机连接。

    6、搅拌机安装后,搅拌轴须与水平面垂直。垂直偏差小于1/1000。

    7、安装完毕后,拆下电机尾罩,用手转运风机叶片,检查搅拌机转运是否灵活、正常。

    8、接通电源后,点动观察搅拌轴转运方向,从上往下看正确转运方向为逆时针旋转。若反之,则任意调换2根电源接线位置。

    9、电气设备安装必须按国家有关规定及安全规程操作。
