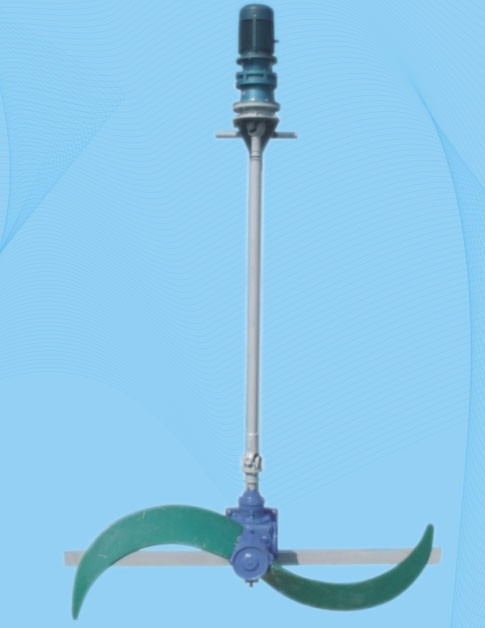

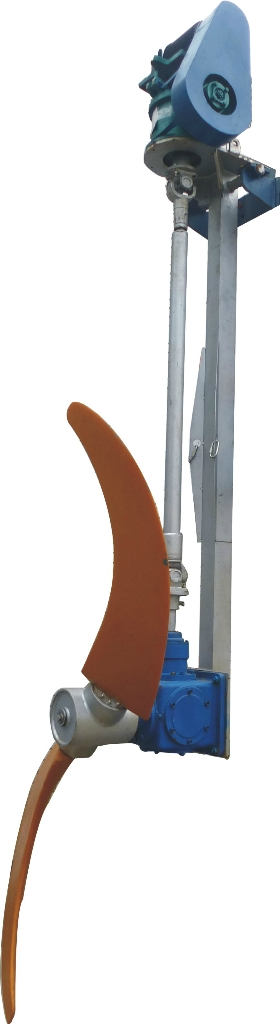

悬挂式推流器"
  • 悬挂式推流器

悬挂式推流器

在目前绝大多数的大中型污水处理厂,无论是氧化沟工艺还是SBR(序批式)工艺,都大量采用了推流器和搅拌器(以下简称推流器)。推流器形式有两种,一种是潜水推流器,它的电机、减速机、桨叶在水面之下。另一种是表曝推流器(兼有曝气功能),它的它的电机、减速机、桨叶在水面之上。它们的作用都是推动水体保持一定的流速向前

订购热线:18136276999
产品详情

    在目前绝大多数的大中型污水处理厂,无论是氧化沟工艺还是SBR(序批式)工艺,都大量采用了推流器和搅拌器(以下简称推流器)。推流器形式有两种,一种是潜水推流器,它的电机、减速机、桨叶在水面之下。另一种是表曝推流器(兼有曝气功能),它的它的电机、减速机、桨叶在水面之上。它们的作用都是推动水体保持一定的流速向前流动或搅拌,使活性污泥均匀弥漫在水中而不致于沉淀。

        潜水推流器和表曝推流器都是活性污泥法处理工艺的重要手段和设备,它们各有优缺点。表曝推流器的优点是设备在水面上,便于维护且不易损坏,缺点是水池(沟)不能做的过深,一般不超过3米,这样使占地面积和土建设施投资都大幅增加。潜水推流器的优点是水池(沟)的深度可以做的大些,一般可达6-7米,使占地面积和土建设施投资减少,同时使水体流速更均匀些。缺点是在使用一段时间后,由于密封件的磨损电机容易进水烧坏,同时其固定导杆由于推流器工作时产生的巨大交变应力会导致疲劳破坏或水下地脚螺栓松动、损坏。由于固定导杆基座在水池底部,修复十分困难,需要将水全部抽出,造成污水处理厂局部甚至全部停产,这样会给污水处理厂和当地带来坏境压力和经济损失。

        本发明提供了一种集潜水推流器和表曝推流器之优点,同时又避免两者缺点的简单、实用的新型水体推流、搅拌装置。


    主要用途

        低速系列推流(搅拌)器适用于城镇和工业污水处理厂曝气池和厌氧池,其产生低切向的强力水流,可用于池中水循环及消化、脱氮和除磷阶创段建水流等。

    产品优势:

    1、 安装检修简便无需放水清池。

    2、 电机及主减速机在水面之上,无进水烧毁之忧。

    3、 水下转向机构为机械密封,可长期使用。

    4、 国产机价格,进口机寿命,整机使用寿命大于十年。


    性能参数

    在额定电压为380v,频率为50HZ时的性能参数如下表:

     规格型号

     电机功率
    (KW)

     额定电流
    (A)

     叶轮转速
    (r/min)

     叶轮直径
    (mm)

    水推力
    (N)

     XJB1.5/1800-42P

     1.5

     4

     42

     1800±10

     ≥1080

     XJB3/1100-115P

     3.0

     7.8

     115

     1100±10

     ≥2190

     XJB3/1800-56P

     3.0

     7.8

     56

     1800±10

     ≥2240

     XJB4/1800-63P

     4.0

    9.0

     63

      1800±10

     ≥2780

     XJB4/2500-42P

     4.0

    9.0

     42

     2500±10

     ≥2900

     XJB5.5/2500-56P

     5.5

     11

     56

     2500±10

     ≥3100

     XJB7/2500-63P

     7.0

     17

     63

      2500±10

     ≥3550

    适用范围

    潜水搅拌机可在下列条件下正常连续运行:
    1) 最高介质温度不超过40℃
    2) 介质的PH值在5-9
    3) 介质密度不超过1150kg/m
    4) 长期潜水运行,潜水深度一般不超过10米

    使用寿命

    悬挂式水下推流器在规定的条件下,首次故障前平均运行时间不小于16000小时,整机寿命不小于15年。

    供货配套范围

    1) 装配完整的悬挂式水下流进器
    2) 悬挂架
    3) 横向平衡杆、牵引钢索
    4) 起吊装置

    选型注意事项

    1) 水池尺寸及液面高度
    2) 应用场合及条件
    3) 选型请参考流场图

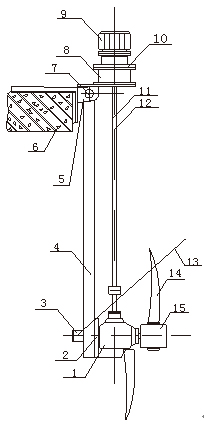

    悬挂式水下推流器结构及安装示意图


    1、转向减速机 2、下机座 3、横向方杆 4、悬挂方杆 5、悬挂架 6、过梁 7、悬挂轴 8、一级减速机 9、电机 10、上机座 11、传动轴 12、万向联轴器 13、牵引钢索 14、浆叶 15、浆叶座
